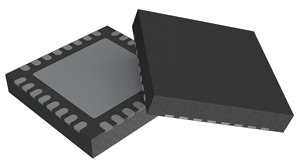

QFN / DFN / MLF包接口解决方案

用于FBGA和晶圆级包装的成本高效的RF接触器

ACE测试接触器为功率放大器，RF开关和移动通信提供最佳的RF性能，可用于精细间距FBGA，QFN和晶圆级套件。支撑音高低至0.4毫米，卓越的性能适用于电流消耗，增益，标准差和功率效率。

ACE探测器提供特殊的电气性能，DC和RF，并由高速™基础材料制造，这是舒尔的ECT联系产品组的专有材料。

兼容所有设备类型，夹板和俯仰;以及所有测试应用，包括单一的设备，条带测试和晶片级测试。材料和架构创建了一个非常强大的探头，具有非常有效的寿命和最佳产量。电气和机械性能与长探头寿命相结合，提供低总体测试成本，这对于RF接触器来说是前所未有的。

高批量生产测试的经济高效，高性能接触器或探头头

CBOA接触器和探头负接触器是用于在晶片上接触高频器件进行封装测试或最终测试的解决方案。CBOA探针的鲁棒设计和材料通过提供更长的寿命和更高的产量来承受大批量试验的严格。均匀的DUT侧柱塞在清洁和增加的探针寿命之间提供更长的运行时间。

CBOA具有用于三温度测试的不锈钢弹簧，在-55°C至+ 155°C的工作温度下执行。具有高达27 GHz的带宽，CBOA可用于测试一些最高频率的设备。

增强型合规窗口良好地容纳封装堆叠高度公差。

优异的RF性能，拥有成本低

CDRAGON PIN的热设计支持在处理程序环境中的设备温度测试时可重复控制响应和稳定性。

通过设计CDRAGON的PIN从销的测试接口板侧移开插入运动。这消除了测试界面板垫磨损。

CDRAGON的低调和低电感的高带宽使其成为用于测试移动通信，RF开关，A / D转换器，LNA和PMIC器件的理想接触解决方案。CDRAGON的焊料迁移的粘性亲和力将确保低电平和可重复的接触电阻。

CDRAGON可用于测试任何周边焊盘设备（QFN，DN，PLCC）和带铅封装（QFP，SO）。

对于铅和无铅器件，低至0.3 mm x 0.6 mm

紧凑型多光束销结构，用于高密度系统集成在炮塔处理器上，并排设计非常小的垫尺寸。，

Chybrid Kelvin Poctormor包含一个新的和独特的触点弹簧架构，允许测试插座适应当今和未来小包装类型的挑战IC焊盘几何要求。寿命最多可达300万次触幅，具有最佳的接触电阻可重复性可重复降低测试成本。多芯片触点结构根据具有挑战性的电气测试要求优化信号完整性和电流能力。

Chybrid Kelvin接触器具有多束触点弹簧架构，可提高产量和长寿，最小化清洁周期。这种创新解决方案将帮助客户降低成本并最大限度地提高生产率。

高性能Kelvin接触高批量生产测试

CPython Kelvin接触器和探头头提供卓越的电气和热性能，节省大量成本。这使得CPython Kelvin适用于模拟和混合信号集成电路的实验室和大批量生产测试 - 适用于电源控制，A-D和D-A转换器，音频，视频，功率放大器，光子学，光学MEMS和传感器等应用。

CPython Kelvin探针是电隔离和机械独立的力和感测路径，用于真正的Kelvin接触，即使在高电流条件下也可以进行准确的测量。这些强大的探头提供了数十万个插入或触达，以及高达26 GHz的带宽。CPython Kelvin探针可以降落0.4 mm间距目标，并且它们的尖端间距为90μm，以降落在小目标上。CPython探头可提供均匀提示，以优化性能。

下一代5g mmwave的最低码，高达54+ GHz

克拉卡利用鲁棒弹簧探头技术，用于测试晶圆探头（凸块/垫）应用的单一的封装或探头头，具有细间距和WLCSP兼容性 - 范围为150μm至650μm，覆盖大部分5g器件。

克拉克配有不锈钢弹簧，用于三温度测试和操作温度-55°C至+ 155°C的性能。

高功率应用的悬臂接触器

Ecoamp Kelvin是一种高功率悬臂开尔文接触器，具有专利的弹簧和尖端设计，可为最佳的散热。这确保了即使在最高电流和温度要求下也能确保最佳可靠性，长弹性和高收益率。

行业优选的高性能，高价值，低成本真正的kelvin Quadtech接触解决方案

Gemini Kelvin探头和接触器提供了一项一流的解决方案，毫不费力地进行可靠，真正的Kelvin接触，用于两个单一包装和晶圆级设备的高批量最终测试。Gemini Kelvin是电源控制器，A-D和D-A转换器，功率放大器和音频和视频电路等设备的理想解决方案。

在3.22毫米的测试高度，双子座开尔文是一个优秀的全面弹簧探头，电感低，带宽高，承载能力优异。DUT侧尖端设计精确地保持其探针寿命的100μm间距。客户报告典型的探头寿命为500 k至800 k封装插入，或在晶圆级测试中超过2M触地面。偏移尖端允许可管理的电路板布局，板侧间距为0.4mm。

行业首选高性能，高价值，低成本Quadtech接触解决方案

汞探头和接触器是实验室的优秀弹簧探针，但实验室是设计的高批量生产测试所需的强大品质。它们独特的设计可确保低，恒定电阻，长寿命和高测试产量的优异电镀质量。汞探针可提供0.3mm，0.4mm，0.5 mm和0.8mm的最小间距，为任何器件间距提供最佳性能。汞探头具有高达22 GHz的带宽，可以携带超过3个电流。汞是任何测试应用的绝佳选择。

适用于高功率泄电电路板应用的Kelvin测试插座

Nanokelvin是一款成熟的悬臂式开尔文接触器，在汽车市场中经过验证的性能，并且由于产品的稳健性和可靠性而进一步越来越受欢迎。

优异的RF性能，拥有成本低

极短的信号路径粗糙探头，具有高耐磨性，DFN和QFN封装

RF Scrub接触器的创新设计结合了极短的信号路径（0.90mm测试高度），具有高耐磨性引脚，可在宽温度范围内（-40ºC至+150ºC）。

RF磨砂接触器的长寿命，弹性体无设计，易于现场维护性使其成为测试高性能设备的最佳解决方案。

RF磨砂设计最小化负载板磨损，并具有独特的销基材和电镀，清洁间隔可持续到100,000个循环。

RF磨砂接触器适用于多个封装（QFN / DFN / MLF，QFP，SO，SOT，TO）和处理程序平台，使其成为RF和声学应用的理想低成本解决方案。

CMWAVE和MMWAVE的宽带生产解决方案高达100 GHz

XWAVE接触器采用专利的混合联系技术来优化RF性能，并为最具挑战性CMWAVE和MMWAVE设备提供生产测试的稳健性。XWAVE接触器内部是嵌入式贴片天线和COPLANAR WAVEGUIDE，用于无线和有线通信。

除了无线通信XWAVE接触器之外，通过使用与DUT直接连接的共平面波导结构，可以最大限度地减少DUT和测试仪之间的过渡次数，绕过PCB，并使用同轴电缆或波导连接到测试仪。
